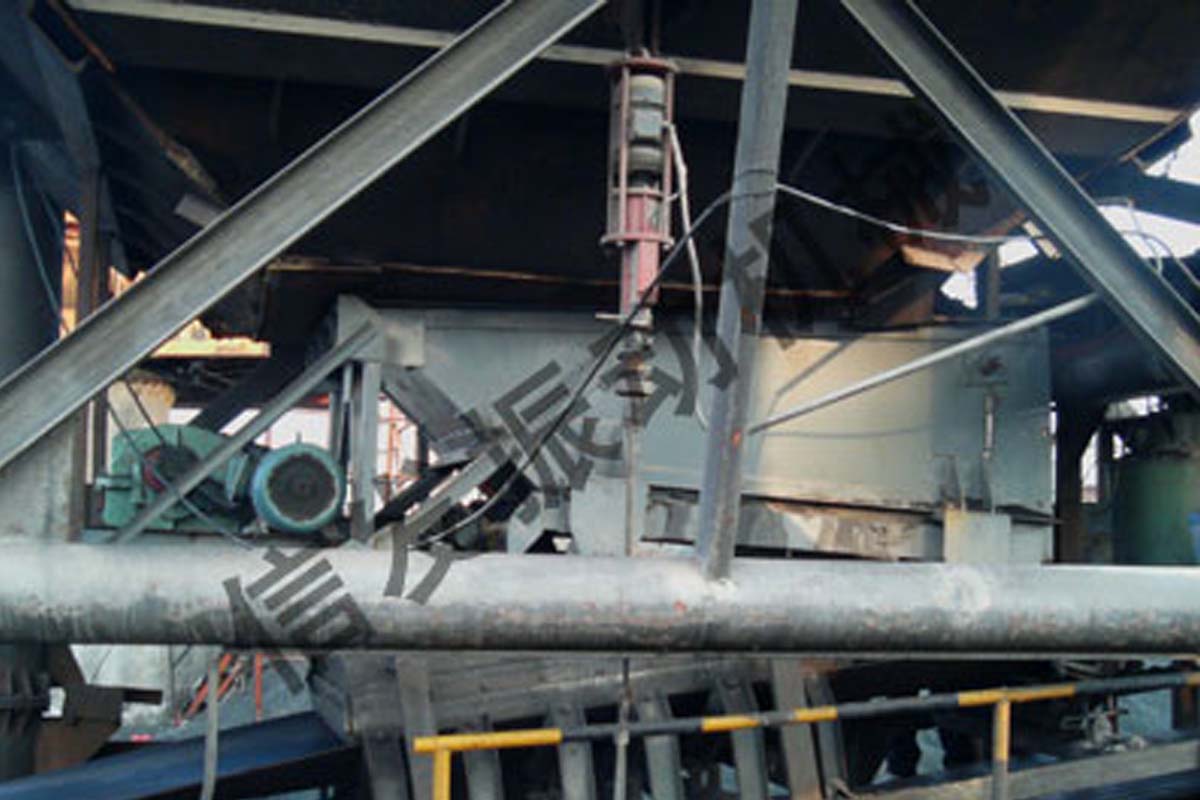

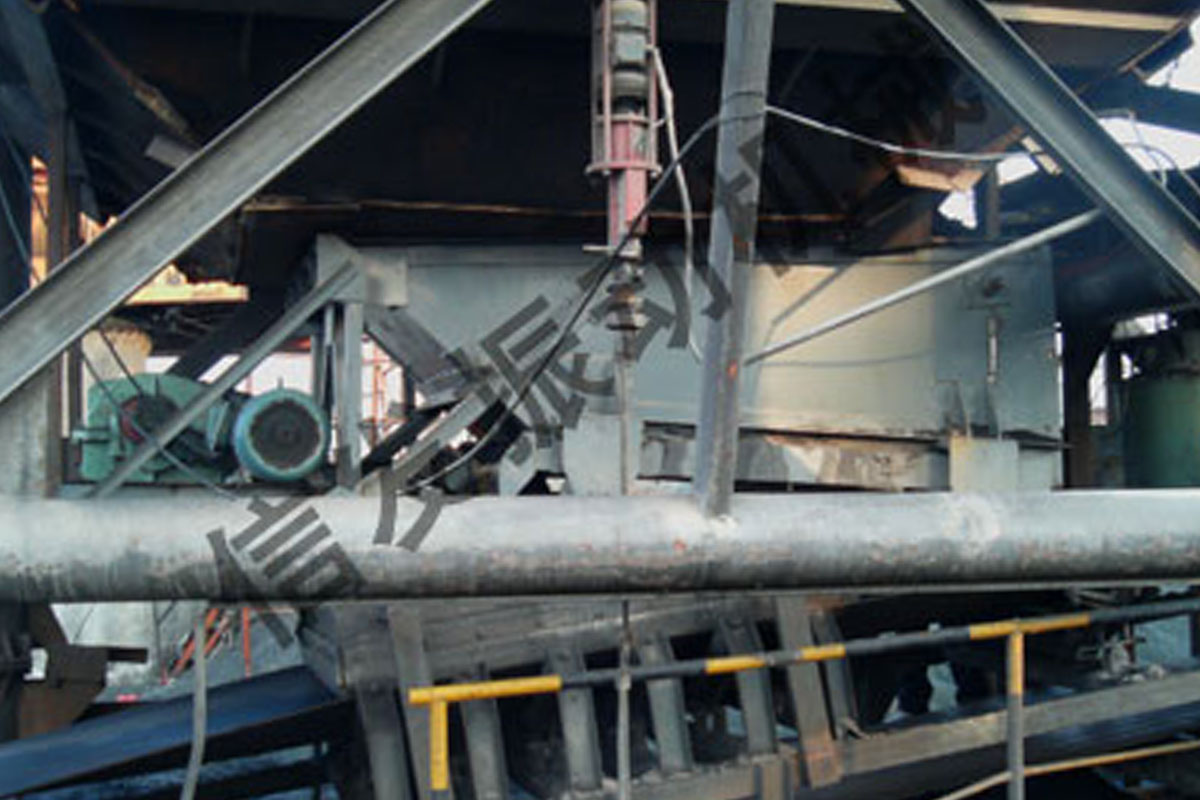

往復式給煤機用途

　　K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。

往復式給煤機工作原理

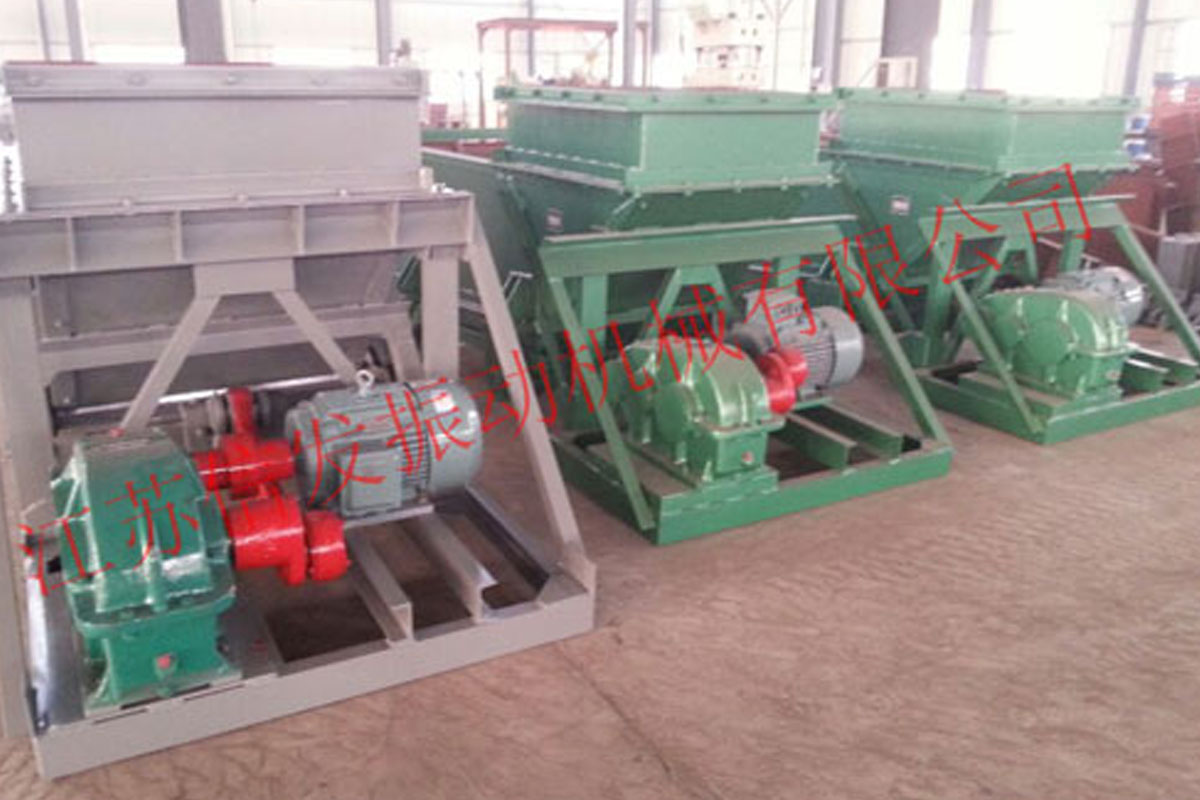

　　KK型往復式給煤機由機架、底板（給煤槽）、傳動平臺、漏頭號、閘門、托輥組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其它設備上。
　　本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
　　給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閥門，其給料能力由調節閘門來達到。

往復式給煤機技術參數

型號規格			K-0		K-1		K-2		K-3		K-4
給料 能力 （t/h）	底板行程 （mm）	曲柄 位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200 150 100 50	4 3 2 1	100 75 50 25	90 67 45 22	150 112 75 39	135 100 68 34	225 170 133 55	200 150 100 50	330 247 165 83	300 220 150 75	590 440 295 148	530 395 268 132
曲柄轉速（r/min）			57		57		57		62		62
電動機	型號		YB160M1-8 （Y160M1-8）		YB160M1-8 （Y160M1-8）		YB160M1-8 （Y160M1-8）		YB160M-6 （Y160M-6）		YB200L1-6 （Y200L1-6）
	功率		4		4		4		7.5		18.5
	轉速（r/min）		720		720		720		970		970
減速機	型號 速比		JZQ-350 12.64		JZQ-350 12.64		JZQ-350 12.64		JZQ-400 15.75		JZQ-500 15.75
允許Zui 大粒度 （mm）	含量10%以下 含量10%以上		250 200		350 300		400 350		500 450		700 550
設備 重量 （kg）	帶 料 斗 不帶料斗		1127 1026		1251 1144		1481 1342		1927 1735		2737 2505

　　

工作原理與結構說明

　　K型給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
　　可根據需要設有帶漏斗、不帶漏斗兩種形式。
　　給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。

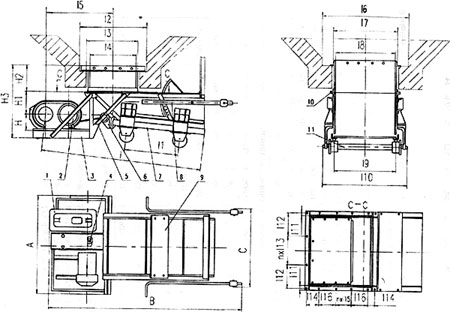

外形尺寸圖

　　

外形尺寸：

尺寸 型號	A	B	C	H	H1	H2	H3	L	l1	l2	l3	l4	l5
K-0 K-1 K-2 K-3 K-4	1360 1360 1360 1352 1622	3100 3100 3540 3950 4740	846 1112 1112 1360 1632	210 210 208 250 330	416 416 664 640 762	325 325 325 345 345	1051 1051 1297 1341 1543	2450 2450 2850 3270 3850	840 840 1150 1400 1700	1000 1000 1250 1500 1750	800 800 1050 1300 1550	750 750 1000 1250 1500	1040 1040 940 1157 1435

尺寸 型號

l6

l7

l8

l9

l10

l11

l12

n×l13

l14

n×l15

l16

N×MD

K-0 K-1 K-2 K-3 K-4

750 1000 1000 1250 1500

550 800 800 1050 1300

500 750 750 1000 1250

500 750 750 1000 1250

830 1080 1080 1330 1580

35 35 35 35 35

191 275 208 273 266

1×200 1×282 2×208 2×273 2×270

131 131 91 91 96

1×190 1×190 2×225 2×290 2×320

190 190 225 290 220

14×M20 14×M20 17×M20 17×M20 20×M20
